Ilmanvaihdon piirrosmerkkejä
Piirrosmerkkien viimeksi julkaisu D4 Suomen rakennusmääräyskokoelmassa tuli vuonna 1978, ja vaikka nykyaikaiset CAD-ohjelmistot hoitavat nämä merkinnät laadukkaasti ja oikein, niiden alkuperäinen laatu on vuosien saatossa kärsinyt. Missä siis löytää nämä piirrosmerkit selkeinä ja tarkkoina, ilman kopion kopion haalistumista? Erilaisissa julkaisuissa ja nettisivuilla voi törmätä useiden yritysten puhtaaksi piirtämiin versioihin, mutta nämäkin vaihtelevat laadultaan ja kattavuudeltaan.
Me IVAeris Oy:ssä päätimme ottaa asian omiin käsiimme ja piirtää uusiksi kaikki ilmanvaihtoon liittyvät piirrosmerkit. Julkaisemme nämä merkit tässä oppaassa, jotta sinä, joka teet ilmanvaihtoprojekteihin liittyviä piirustuksia käsin (koska olet todellinen ammattilainen), voit hyödyntää niitä työssäsi. Olkoon nämä merkit sinulle avuksi ja inspiraation lähteenä. Ole hyvä!
Yleistä:
- Piirustusten sisältö: Piirustusten tulee olla selkeitä ja yksiselitteisiä. Ei mitään sekavaa sotkua tai ylimääräistä sälää. Käytä vain määräysten mukaisia merkkejä ja symboleja. Jos jokin erikoisempi merkintä on tarpeen, varmista ensin, että sinulla on viranomaisten lupa käyttää sitä.
- Värit ja numerot: Käytä värejä ja numeroita selkeyden parantamiseksi. Tärkeintä on, että kaikki olennainen tieto on helposti löydettävissä ja ymmärrettävissä. Selkeys on kaiken A ja Ö.
- Joustavuus: Jos näiden ohjeiden soveltaminen tuntuu haastavalta tai tarpeettoman rajoittavalta, suunnitelmat voi esittää myös eri tavoin, kunhan niille saadaan viranomaisten hyväksyntä. Luovuus on sallittua, mutta sääntöjä on noudatettava.
Piirrosmerkkien tunnistaminen on tärkeä osa työtä ja ammattitaitoa. Tähän oppaaseen on koottu ja digitoitu kattava lista alan piirrosmerkkejä, jotta voit olla varma siitä, että piirustuksesi vastaavat aina korkeinta laatua ja alan standardeja.

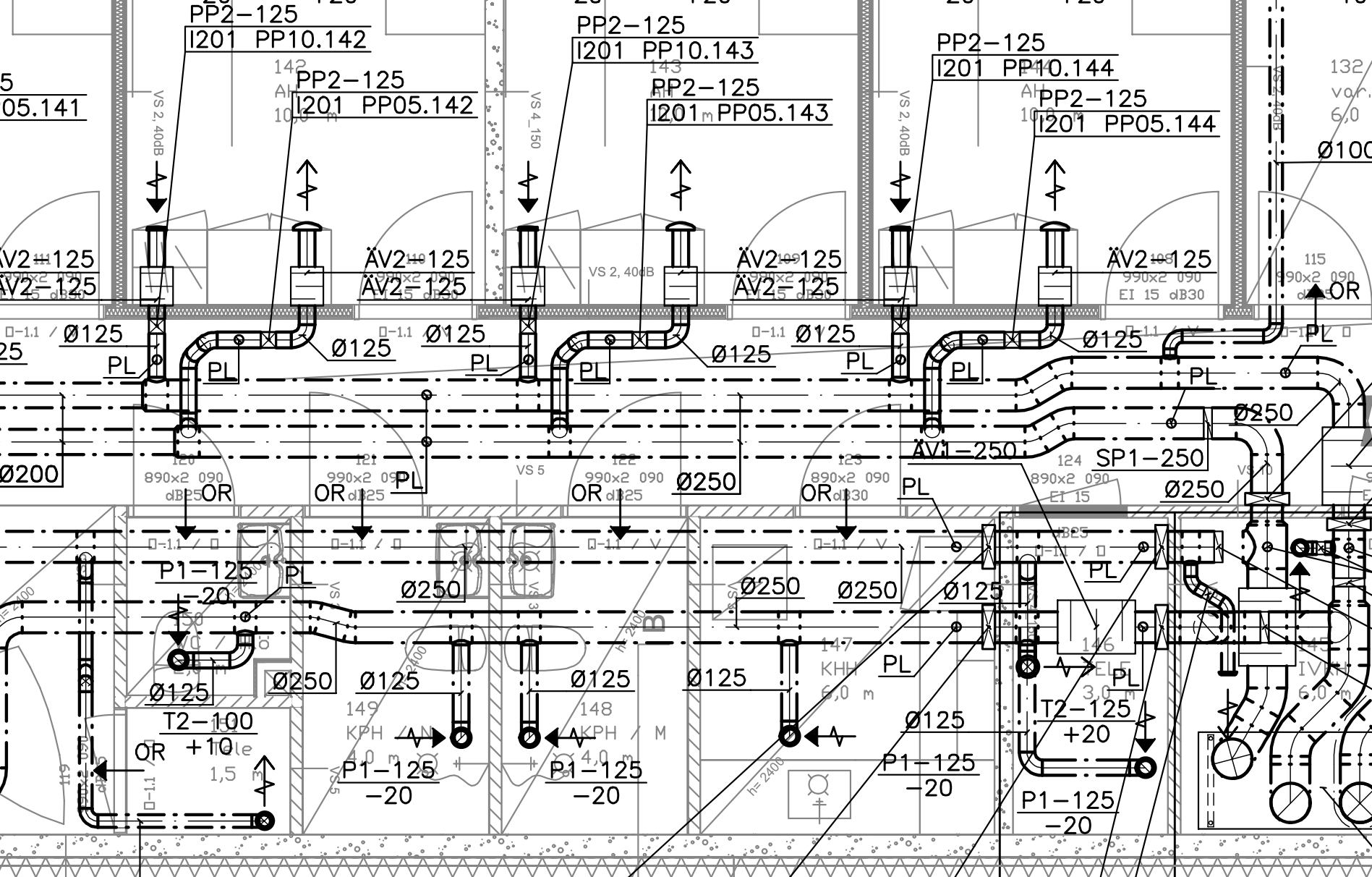

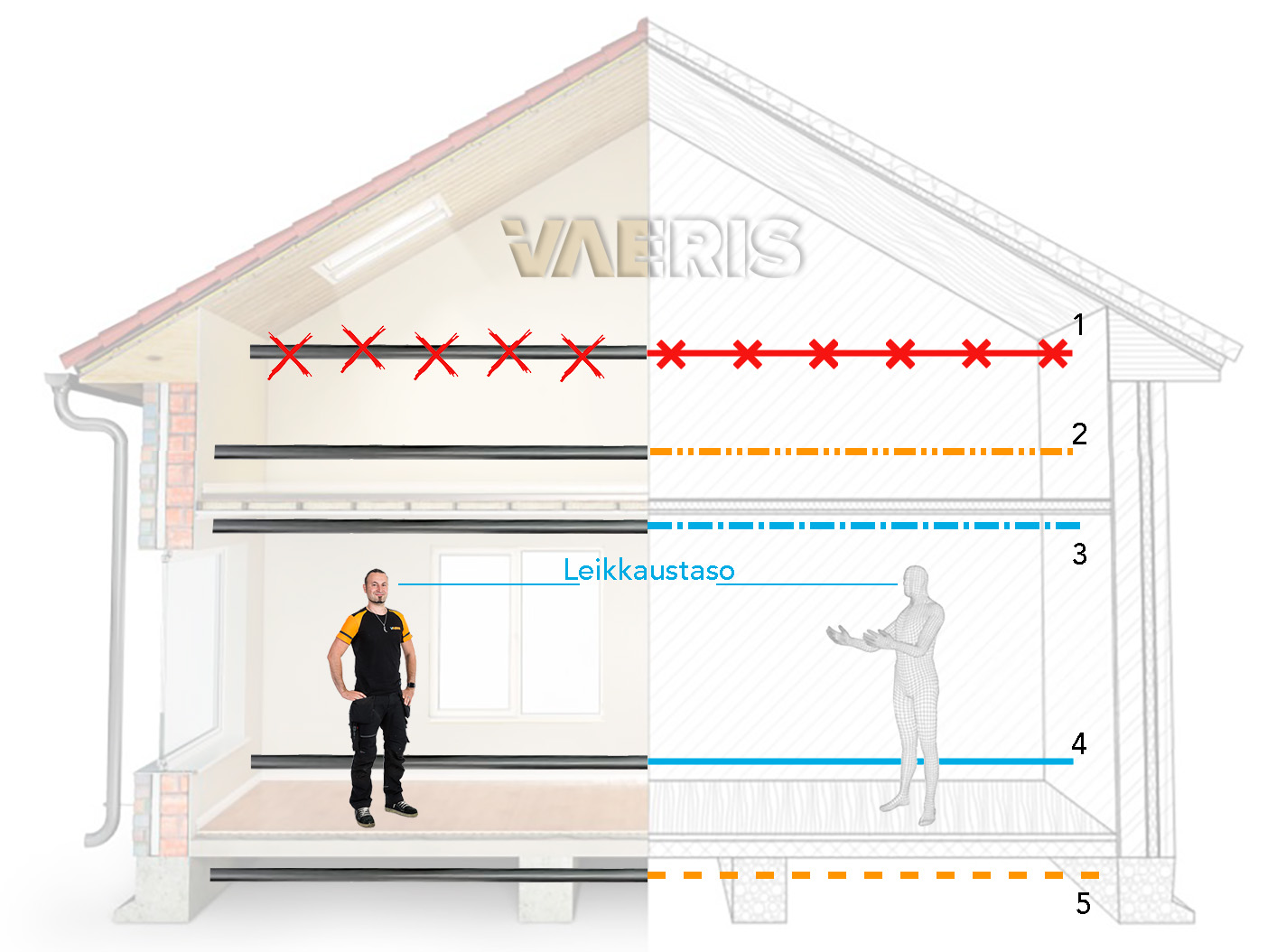

Leikkaustason merkintöjen selitys LVI-suunnitelmissa
Kuvassa esitetään leikkaustason merkinnät LVI-suunnitelmassa havainnollistamalla eri putkien, hormien ja laitteiden sijainnit rakennuksessa. Kuvassa on viisi eri merkintää:
- Punainen viiva ja ristit osoittavat poistettavat putket, hormit tai laitteet.
- Oranssi katkoviiva kahdella pisteellä ilmaisee putkia, hormeja tai laitteita, jotka ovat näkymättömissä leikkaustason yläpuolella tai edessä.
- Sininen katkoviiva yhdellä pisteellä osoittaa putkia, hormeja tai laitteita, jotka ovat näkyvissä leikkaustason yläpuolella tai edessä.
- Yhtenäinen sininen viiva edustaa putkia, hormeja tai laitteita, jotka ovat näkyvissä leikkaustason alapuolella tai takana.
- Oranssi katkoviiva merkitsee putkia, hormeja tai laitteita, jotka ovat näkymättömissä leikkaustason alapuolella tai takana.
Kuva auttaa ymmärtämään, miten eri merkinnät ja leikkaustasot esitetään LVI-suunnitelmissa ja miten niiden avulla voidaan suunnitella ja toteuttaa putkistoja ja muita LVI-laitteita tarkasti.
Ilmanvaihdon piirrosmerkkejä LVI-suunnitelmissa
Putki, hormi tai laite näkymättömissä leikkaustason
yläpuolella tai edessä
Hormikanavan koko ja malli esitetään kokoviitteillä, jotka on merkitty joko kanavan sisälle tai rinnalle janalla. Kanavan muutososaa havainnoidaan kapenevalla palalla. Mikäli kanavan muoto vaihtuu, havainnoidaan muutosta kanavan suuntaisella kolmiolla.
tasopiirustuksessa esitettynä
tasopiirustuksessa
TE
Lämpötila
ME
Kosteus
PDE
Paine-eroanturi
TC
Lämpötilasäädin
TZE
Jäätymissuojatermostaatti
PLä
Poistoilmaläppä
PS
Poistoilmasäleikkö
PL
Poistoilmalautanen
PVa
Poistoilmavalaisin
TSZH
Palosulku, suojalaitteen käsiviritys
SS
Siirtoilmasäleikkö
SR
Siirtoilmarako
TK
Tuloilmakoje
PK
Poistoilmakoje
KoK
Kiertoilmakoje
KsK
Kierrätysilmakoje
F
Puhallin
TF
Tuloilmapuhallin
PF
Poistoilmapuhallin
KoF
Kiertoilmapuhallin
KsF
Kierrätysilmapuhallin
IF
Impulssipuhallin
SoK
Siirtoilmakoje
SoF
Siirtoilmapuhallin
JLY
Jälkilämmitysyksikkö
PAY
Paineenalennusyksikkö
SY
Sekoitusyksikkö
T
Tuloilmaelin
P
Poistoilmaelin
S
Siirtoilmaelin
US
Ulkosäleikkö
L
Lautasventtiili
OP
Ohjauspiste
KP
Kiintopiste
IK
Ilmakello
Puhdistusluukku
TL
Tarkastusluukku
SP
Säätöpelti, sulkupelti
VS
Vakioilmamäärän säätäjä
PR
Palorajoitin
PP
ÄV
Äänenvaimennin, yksilöinti numeroin
SK
Sadekatos
IM
Ilmamäärän mittaussuhde tai -reikä
OR
Virtausrako ovessa, ovirako
LTO
Lämmöntalteenottolaite
Lämmöneristys
Ä
Äänenvaimennusverhous
B
Betonointi
Ulkopuolisen verhouksen pellitys
PE
Paloeristys
EI30
EI60
EI120
Paloeristyksellä saavutettava hormin paloluokka. Liekit eivät läpäise tuotetta eikä tilan lämpötila nouse sallittua korkeammaksi kyseisenä aikana (30, 60 tai 120 minuuttia). Tuote estää lämpötilan nousun
viereisessä tilassa tuona aikana.
EW30
EW60
EW120
Paloeristyksellä saavutettava hormin paloluokka. Liekit eivät läpäise tuotetta ja tuote hidastaa lämpötilan nousua viereisessä tilassa. (30/60/120 minuuttia).
E30
E60
E120
Paloeristyksellä saavutettava hormin paloluokka. Liekit eivät läpäise tuotetta, mutta eristys ei estä lämpötilan nousua viereisessä tilassa (30/60/120 minuuttia).
Bottom line: Nämä ohjeet ovat täällä tekemässä elämäsi helpommaksi. Käytä niitä. Pidä piirustukset selkeinä, yksinkertaisina ja sääntöjen mukaisina, ja sinäkin pääset projektissasi maaliin tyylikkäästi ja tehokkaasti.
